630噸三梁四柱液壓機熱銷

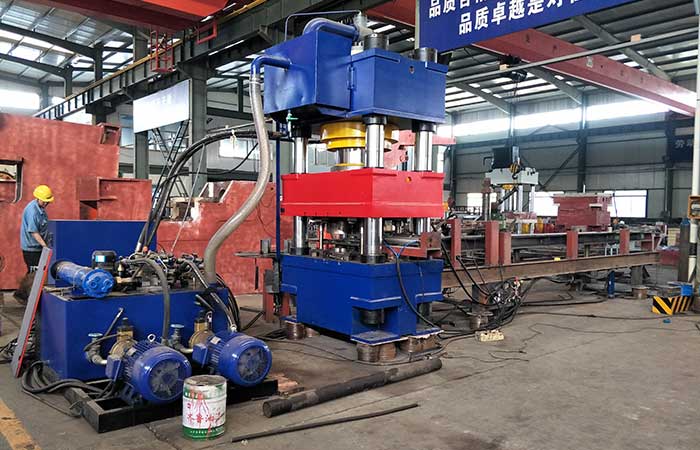

山東威力重工生產的630噸三梁四柱液壓機是公司主打產品之一，型號為YW32-630T，是一款三梁四柱式油壓機，采用數控技術進行比例控製、微動控製、同步控製、調頻控製、PLC可編程序控製、觸摸屏數顯等，可對壓力、速度、行程等相關參數進行設定和顯示，實現人機對話，並可存貯多套產品模具和加工工藝，產品技術與同行業廠家同步。液壓控製采用插裝閥集成係統，動作可靠，使用壽命長，液壓衝擊小，減少了連接管路與漏泄點。獨立的電氣控製係統，工作可靠，動作直觀，維修方便。630噸三梁四柱液壓機液壓電氣係統是液壓機中很複雜的一種。它包括拉伸、壓邊、液壓墊、頂出、移動工作台等多種動作要求，並有獨立的過濾和潤滑係統，屬於拉伸液壓機的一種。

630噸三梁四柱液壓機適用領域：

630噸三梁四柱液壓機（三梁四柱油壓機）適用於金屬材料的拉伸，彎曲、翻邊、冷擠、衝裁等工藝，還適用於校正、壓裝、粉末製品、磨料製品壓製成型以及塑料製品、絕緣材料的壓製成型。

630噸三梁四柱液壓機特點：

1、框架式結構，剛性好、精度高；四柱式結構簡單、經濟適用。
2、液壓控製采用插裝閥集成係統，衝擊小、動作可靠，使用壽命長，泄露點少。
3、新型油缸密封元件，可靠性強，壽命長。
4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。
5、導軌自動潤滑裝置。
6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。
7、電氣係統采用PLC控製。
8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。
9、工作壓力、行程可在規定範圍內按工藝要求調節，操作簡便。

630噸三梁四柱液壓機結構：

630噸三梁四柱液壓機（三梁四柱油壓機）主機由上梁、滑塊、工作台、主缸、移動工作台、行程限位等組成。

1、機身：

630噸三梁四柱液壓機機身采用三梁四柱式結構。機身的結構件由鋼板焊接而成，分下橫梁、立柱、滑塊、上橫梁、移動工作台；其中下橫梁、上橫梁、滑塊通過立柱並通過立柱鎖母構成組合架構；滑塊的運動沿立柱為導向，滑塊的導向孔聯接耐磨複合導套。整機的設計全部采用計算機優化設計，630噸液壓機的強度高、剛度好，外形美觀，主要結構件采用鋼板焊接結構,焊後經高溫回火、隨爐冷卻以徹底消除焊接應力；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；整體機身外觀平整美觀、精度高、剛性好。

(1)上梁、底梁：
上梁、底梁由Q235-A優質鋼板焊接而成，焊後進行消除應力的時效處理，確保630噸三梁四柱液壓機設備自身結構和精度穩定性。上梁加工有主缸安裝孔。底梁上平麵連有移動工作台。

(2)立柱：
立柱采用優質鍛鋼，經正火處理後精加工而成，強度好，變形均勻。立柱表麵經硬化處理，硬度在HRC45以上，耐磨性能良好，抗偏載能力強。

(3)立柱鎖母：
鎖母材料均為45#鋼鍛件。630噸三梁四柱液壓機立柱與鎖母螺紋相配，鎖緊機身。螺紋牙型采用重型鋸齒螺紋。

2、滑塊：

630噸三梁四柱液壓機滑塊為鋼板焊接結構，鋼板為Q235-A鋼板，焊接後時效處理，並由高精度機床加工。滑塊上平麵與主缸活塞杆連接，滑塊下平麵加工有“T”型槽，“T”型槽布置按甲方提供的布置圖製作。

3、移動工作台：

630噸三梁四柱液壓機帶有前移式單移動工作台。移動工作台采用鋼板焊接結構，安裝於下橫梁的上平麵。移動工作台上表麵加工有“T”型槽。移動工作台的起落采用浮動導軌實現。移動工作台的驅動采用減速機完成，動作平穩可靠。

4、主缸：

主缸采用多缸組合，油缸的關鍵密封選用抗老化和密封性好的進口材料密封圈,以減少滲漏、延長壽命。缸體均采用整體鍛鋼，以保證材質的均勻性。活塞杆采用45#鍛鋼，經正火處理後粗加工，表麵硬化處理，硬度為HRC45—50。

5、行程限位：

630噸三梁四柱液壓機的主行程限位采用無觸點接近開關控製。

6、滑塊安全支撐裝置：

630噸三梁四柱液壓機配備機械式安全支撐裝置，滑塊運行到上極限位置，將該機構推進機器內，防止滑塊意外下行，保證操作者安全。該裝置的動作與機器的其它動作實行互鎖。

7、橫梁：

630噸三梁四柱液壓機上、下橫梁用立柱調節圓螺母支承，兩端用鎖緊螺母鎖緊。上橫梁位於立柱上部，用於安裝工作缸，承受工作缸的反作用力。對中小型油壓機其結構形式主要有鑄造和焊接兩種。630噸三梁四柱液壓機的上橫梁采用鑄造結構。上橫梁通過立柱連接主機機身上半部，並安裝工作油缸。為使其組成空間合乎要求，以及活塞平穩運行，因此要求上橫梁安裝油缸孔的軸線與安裝油缸的台肩平麵應垂直，上橫梁與調節圓螺母接觸麵與主油缸台肩接觸應平行，以及立柱穿過孔的的上下平麵應平行等。與油缸連接時需要依靠圓螺母固定油缸。

8、滑塊：

630噸三梁四柱液壓機滑塊與主油缸活塞杆連接傳遞液壓機的壓力；通過導向套沿導柱導向麵上下往複運動；安裝工具等。需要較好的強度、剛度及導向結構。滑塊也采用鑄造結構。根據壓製工藝的性質，滑塊無論如何都不能彎曲，因此滑塊常是上麵敞開的箱形梁。滑塊是630噸三梁四柱液壓機的主要運動部件，為保證油壓機的精度要求，要求四導柱導向套孔軸線應相互平行，它應與連接活塞杆孔的中心線平行；這些孔軸線都應與活動橫梁下平麵相垂直；與活塞杆接觸平麵的下麵要求平行。與活塞杆的連接方式可分為可動連接和固定連接。固定連接結構是通過活塞端麵和以及圓柱麵與滑塊配合連接成不能具有相對運動的整體。630噸三梁四柱液壓機的連接方式是通過活塞杆頭螺紋與螺母連接緊固於滑塊內。

9、工作台：

工作台是630噸三梁四柱液壓機主機的安裝基礎。工作中承受機器本身的重量及全部載荷。也是選用鑄造結構。630噸三梁四柱液壓機工作台是整機的基礎性零件，是安裝磨具的標準，還要安裝頂出缸和其他零部件。因此對工作台麵的不平度、各部件安裝定位基麵均應有必要的技術要求。與頂出缸的連接時采用螺釘及法蘭盤將頂出缸固定在工作台上。另外在630噸三梁四柱液壓機工作台麵上設有T型槽用以固定模具。

630噸三梁四柱液壓機安全操作事項：

1、不了解630噸三梁四柱液壓機結構性能或操作程序者不應擅自開動機器；
2、630噸三梁四柱液壓機在工作過程中，不應進行檢修和調整模具；
3、當630噸三梁四柱液壓機發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4、不得超載或超過很大偏心距使用：
5、嚴禁超過滑塊的很大行程，模具閉合高度很小不得小於600mm。
6、電氣設備接地必須牢固可靠：
7、每天工作結束：將滑塊放至很低位置。
