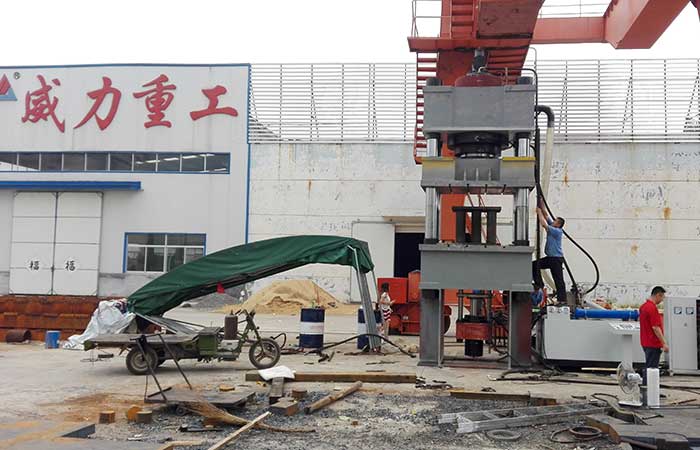

1500噸三梁四柱液壓機(YW32-1500T)采用三梁四柱結構，經濟實用，液壓控製采用插裝閥集成係統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的範圍內調節，采用按鈕集中控製，可實現手動、半自動、自動三種操作方式，也叫三梁四柱液壓拉伸機。

1500噸三梁四柱液壓機適用領域：

山東威力重工液壓機廠家生產的1500噸三梁四柱液壓機主要適用於軸類零件，型材的校正和軸套類的零件的壓裝，板材零件的彎曲、壓印、套形，簡單零件的拉伸塑料製品，機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業及三資企業裝配流水線等行業使用；金屬材料的拉伸，彎曲、翻邊、冷劑、衝裁等工藝，還適用於校正，壓裝、粉末製品、磨料製品壓製成型以及塑料製品、絕緣材料的壓製成形；適應各種型號防盜門的成型、壓邊、壓花等工件，壓製井蓋、大小彎頭、管卡等工藝，大型汽車、農用車覆蓋件及其它零件，鍋爐封頭、液化器罐體、不鏽鋼洗手槽、浴池，船舶、航空、航天及軌道上等領域。

1500噸三梁四柱液壓機結構介紹：

1、機身：

1500噸三梁四柱液壓機機身采用三梁四柱式結構，上梁、工作台通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。

2、大件：

上梁、工作台、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全係數；采用二氧化碳氣體保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。

3、滑塊：

箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子複合材料，具有良好的耐麽性和精度保持性。滑塊下平麵有T形槽用於安裝模具。

4、上梁：

箱形結構的鋼板焊接件，內裝有主工作油缸，上麵裝有充液油箱等。

5、工作台：

鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。

6、油缸：

采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。

7、頂出裝置：

1500噸三梁四柱液壓機工作台下方有頂出裝置，主要用於頂出、退料等工藝，也可用於反拉伸製件的成型工藝。

8、立柱：

材料為45#鍛鋼，經調質處理，表麵鍍硬鉻，增加耐磨性能，硬度合格。

9、螺母：

1500噸三梁四柱液壓機螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。

10、限位裝置：

位於1500噸三梁四柱液壓機機身右側，行程開關控製上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

1500噸三梁四柱液壓機液壓係統介紹：

1、1500噸三梁四柱液壓機有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾，液位顯示等多種裝置。
2、液壓係統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支撐係統，確保在某一元件突然失靈的情況下滑塊不會下落。
3、主油泵為YCY軸向柱塞泵,性能可靠，輸出流量隨著壓力的變化而變化。
4、1500噸三梁四柱液壓機油箱為鋼板焊接結構，焊後進行滲漏檢測合格，油箱側麵開有清洗窗口，油箱設有油標可觀察液位。其他閥集成塊等在油箱蓋板上方有序排列。
5、主要液壓管路采用法蘭連接，並設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。
6、壓力表：這款1500噸液壓機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。
7、壓力安全：插裝閥自身帶有壓力調整係統，壓力超過設定值溢流回油，使係統始終保持在設定壓力內，到達超壓保護作用。
8、濾油器：油液通過濾油器過濾進入二通插裝閥，進入A腔，更好的保持油液的清潔度。

1500噸三梁四柱液壓機安全裝置介紹：

1、靜止及急停按鈕：發生異常時按“靜止”按鈕，動作停止。按“急停”按鈕，包括電機停止運行。
2、電機控製部分有熱保護器、斷路器等裝置，保護電機過載免受損壞及過流短路保護。
3、主缸下腔控製塊設有防滑下落裝置及安全閥。
4、超載保護：液壓係統回路設有安全閥，確保壓機不會超載工作。
5、超壓保護：電接點壓力表時刻顯示1500噸三梁四柱液壓機主缸上腔壓力，達到設定壓力停止工作，有效起到超壓保護作用。
