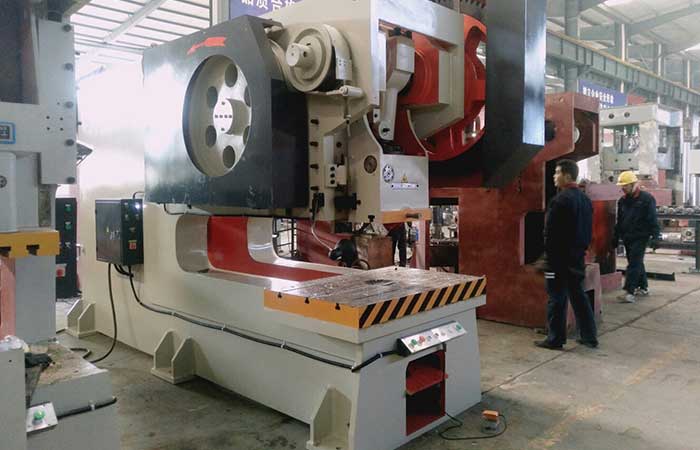

160噸固定台深喉衝床JB21S-160T熱銷

160噸固定台深喉衝床是山東威力重工生產的一款液壓衝床，采用鑄造床身，吸震性好，C型開式機身，方便裝模與較大尺寸材料的加工，整機設計新穎，外觀美觀，結構緊湊，使用方便，操作安全，鋼性好，輕捷式鋼製離合器，凸輪式製動器，可方便配合各種衝床周邊設備，125噸以上規格氣動平衡器，以提高上模和滑塊在往返運動中的平穩性，160噸以上采用主副工作鍵，安全性能更高。

160噸固定台深喉衝床JB21S-160T適合於落料、衝孔、成形、彎曲、淺拉伸等多種冷衝壓工藝的實現。廣泛應用於電器、儀器、車輛、機械、農機、五金等工業領域。

160噸固定台深喉衝床JB21S-160T技術參數：

公稱力：1600kN
公稱力行程：6mm
滑塊行程：160mm
滑塊行程次數：40min-1
很大裝模高度：360mm
裝模高度調節量：100mm
滑塊中心到機身距離：800mm
墊板厚度：130mm
立柱間距：660mm
工作台尺寸（前後×左右）：715*1150mm
工作台孔尺寸（孔徑）：220mm
滑塊底麵尺寸（前後×左右）：430*520mm
模柄孔尺寸（直徑×深度）：70*80mm
主電機功率：15kw
壓力機整機外形尺寸(前後×左右)：3000*1750mm
壓力機高度：3350mm
壓力機整機重量約：13800kg

160噸固定台深喉衝床JB21S-160T結構介紹：

1、床身部分：床身與工作台鑄成一體的鑄鐵件。
2、離合器：160噸固定台深喉衝床不進行工作時，操縱器的凸輪推擋著轉鍵的尾部，使其工作部分的月牙形狐完全陷入曲軸半圓槽內。此時，曲軸空轉，滑塊停於上死點，160噸固定台深喉衝床工作時，操縱器的凸輪轉過一個角度，讓開轉鍵尾部，由彈簧作用，轉鍵轉動45°，工作部分背部進入中套三個圓槽中的任意一個，離合器處於結合位置，飛輪帶動曲軸轉動，滑塊作上下運動。
3、滑塊：在滑塊中，與調節螺杆球頭接觸的球碗下麵有壓踏式保險器，保證了在超載時不會損壞衝床，打開正麵的方蓋，可以換保險器。
4、動帶：曲軸左端裝有一個偏心式製動帶，當離合器脫開，克服滑塊往複運動的慣性，保證曲軸停在上死點。
5、操縱器：操縱器時控製離合器結合與分離的機構。轉換操縱器拉杆的連接位置，可獲得單次行程和連續行程兩種動作。

160噸固定台深喉衝床JB21S-160T特點：

1、本產品喉深很高可達800mm,喉深是普通衝床的三倍左右，機身采用鋼板焊接，剛性好，強度高。
2、工作台板上有圓形的下料孔，便於落料。
3、工作台板螺釘緊固於工作台上，可根據需要而裝卸這塊台板，當160噸固定台深喉衝床工作時，打棒螺杆創擊滑塊中的橫打杆，起剛性推料作用。
4、打棒螺杆的高低位置可以適當的調節。
5、滑塊部分是由滑塊體，連杆與球頭螺杆所組成，滑塊是在固定於機身左右的V形導軌內，可用螺釘調節導軌與滑塊的間隙。
6、單矩形轉鍵式剛性離合器，安裝在曲軸的右端。其動力由大齒輪經轉鍵傳遞給曲軸。
7、160噸固定台深喉衝床操作器是控製離合器接合和脫開的機構，它是由在製動輪上的凸塊行程開關，電磁鐵組成。
8、製動器為了克服滑塊往複運動及曲軸回轉的慣性，使離合器脫開以後滑塊停止在上死點位置。
9、傳動裝置由單獨的電動機驅動，經電機輪，通過三角皮帶傳至飛輪及傳動軸，傳動軸另一端安裝有小齒輪，與裝在曲軸上的大齒輪齧合。在離合器的作用下曲軸回轉，160噸固定台深喉衝床滑塊進行工作。
