三梁四柱液壓機是指采用三梁四柱結構，經濟實用，液壓控製采用插裝閥集成係統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的範圍內調節，采用按鈕集中控製，可實現手動、半自動、自動三種操作方式。
液壓機由主機及控製機構兩大部分組成。液壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控製係統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控製下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。液壓缸：將液壓能轉化為機械能液壓傳動是利用液體壓力來傳遞動力和進行控製的一種傳動方式。液壓裝置是由液壓泵，液壓缸，液壓控製閥和液壓輔助元件。山東威力重工機床有限公司根據客戶需求定製非標液壓機。如下圖參考

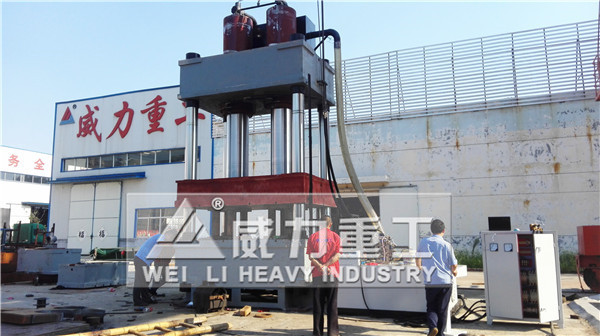

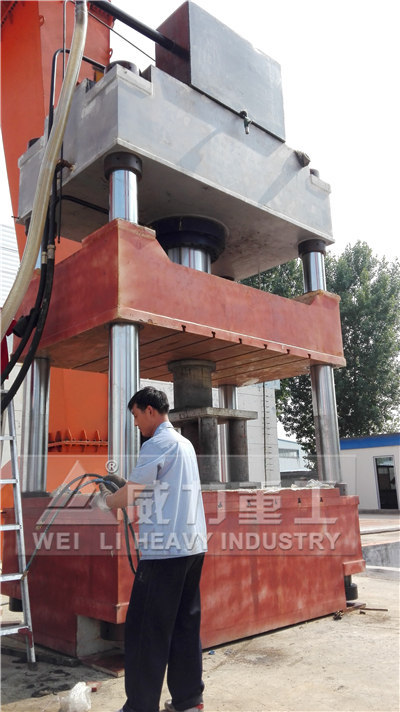

315噸液壓機 500噸液壓機

三梁四柱液壓機主要功能：

　 ● 計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。

　 ● 液壓控製采用插裝閥集成係統，動作可靠，使用壽命長，液壓衝擊小，減少了連續管路與泄漏點。

　
●獨立的電氣控製係統，工作可靠，動作直觀，維修方麵。

　 ●采用按鈕集中控製，具有調整、手動和半自動三種操作方式。

　 ●通過操作麵板選擇，可實現定程、定壓二種成型工藝，並具有保壓延時等功能。

　 ●滑塊的工作壓力，空載快遞下行和慢速工作的行程範圍均可根據工藝需要進行調整。

三梁四柱液壓機特點：

1、采用內置式快速缸,空行程速度快、生產效率高；

2、方便的手動調整機構可調整壓頭或上工作台在行程中任意位置壓製，也可在設計行程內任意調整快進和工進行程的長短;

3、壓力可按工藝需要無級調整；

技術參數	型號	單位	63T	100TA	100TB	100TC	160TA	160TB	200TA
公稱力		KN	630	1000	1000	1000	1600	1600	2000
液體最大工作壓力		Mpa	25	25	25	25	25	25	25
油缸最大行程		mm	260	300	300	300	300	500	400
最大開口		mm	500	600	600	540	480	800	800
工作台有效麵積	左右	mm	580	640	700	800	640	800	800
工作台有效麵積	前後	mm	500	560	700	800	550	800	800
工作台高度		mm	580	700	700	700	750	766	685
占地麵積		mm	1700x900	1800x850	1900x850	2000x1000	1900x850	2200x1100	2200x1100
機器的高度		mm	1850	2300	2300	2515	2500	2800	2835
快進速度		mm/s	26	80	80	80	80	100	100
工進速度		mm/s	15-20	10-17	10-17	10-17	12-18	12-18	8-13.5
回程速度		mm/s	57	64	64	64	64	64	72
電機		KW	5.5	5.5	5.5	5.5	7.5	7.5	7.5
下頂缸壓力		KN		200	200	200	400	400	400
下頂缸行程		mm		200	200	200	200	200	200

200TB	200TC	200TD	200TE	250TA	250TB	250TC	315TA	315TB	315TC	400TA	400TB	400TC
2000	2000	2000	2000	2500	2500	2500	3150	3150	3150	4000	4000	4000
25	25	25	25	25	25	25	25	25	25	25	25	25
600	400	400	600	400	400	500	500	500	700	600	800	1000
1000	1000	800	1100	800	800	1000	800	1000	1200	1000	1250	1600
1000	1500	1250	1500	800	1200	1600	800	1000	1260	800	1250	1400
940	800	1160	1200	800	1000	1100	800	1000	1160	800	1250	1400
700	700	685	700	745	800	800	700	765	765	975	975	580
2400x1300	2900x1100	2200x1100	2900x1500	2300x1300	2800x1300	3200x1400	2400x1400	2700x1400	3000x1600	2300x1400	3200x1800	3600x2000
3250	3374	3180	3374	3200	3280	3680	3350	3600	4200	4000	4390	5090
120	120	260	130	250	120	130	100	100	150	120	120	130
8-13.5	8-13.5	10-16	10-13.5	15-20	10-16	10-16	8-13	8-13	8-13	8-12.5	8-12.5	8-12.5
72	72	80	72	95	75	75	68	68	68	74	74	74
7.5	7.5	11	7.5	15	11	11	15	15	15	18.5	18.5	18.5
400	400	400	400	400	630	630	400	630	630	630	630	630
200	200	200	200	200	200	300	200	300	300	300	300	300

400TD	500TA	500TB	500TC	500TD	630TA	630TB	800T	1000TA	1000TB	1000TC	1600T	2000T
2000X2	5000	5000	5000	5000	6300	3150X2	4000X2	10000	10000	5000X2	4000X2	5000X4
25	25	25	25	25	25	25	25	25	25	25	25	25
660	600	900	900	1000	900	900	1000	800	700	800	800	800
1300	1200	1500	1500	1500	1500	1500	1600	1400	1200	1400	1500	1500
2000	1260	1400	1600	2000	1600	2400	3000	1400	1400	1800	1600	1500
1500	1160	1400	1600	2000	1600	1600	1800	1400	1400	1400	1400	1400
730	650	730	820	820	1000	1200	1400	1400	1400	1400	1400	1400
3700x2200	3880x1700	4000x1900	4000x1900	4400x2400	4300x2100	5100x2100	5800x2800	4000x1900	5000x2400	5400x2800	5000x2300	5000x2300
3760	4350	4800	4800	5300	5100	5600	6150	5100	5100	5400	8900	6000
150	120	120	120	120	120	150	150	120	120	150	150	130
10-13.5	12-16	12-16	12-16	12-16	6-16	6-16	6-16	8-15	8-15	8-15	5-16	6-15
74	71	71	71	71	80	80	74	80	80	80	80	80
18.5	15x2	15x2	15x2	15x2	18.5x2	18.5x2	18.5x2	18.5x3	18.5x3	18.5x3	37x2	37x2
1250	630	1000	1000	1000	1250	1250	1600	2000	2000	2000	3150	3150
300	300	300	300	300	300	300	350	300	300	350	350	360

由於91成人的產品不斷改進發展，因此產品的結構參數可能與本列表參數有出入，敬請諒解！

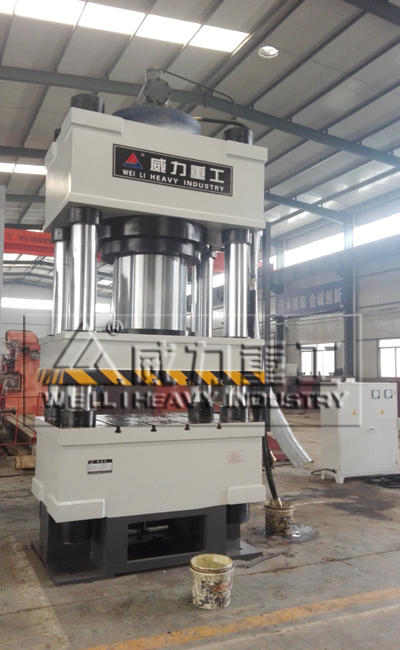

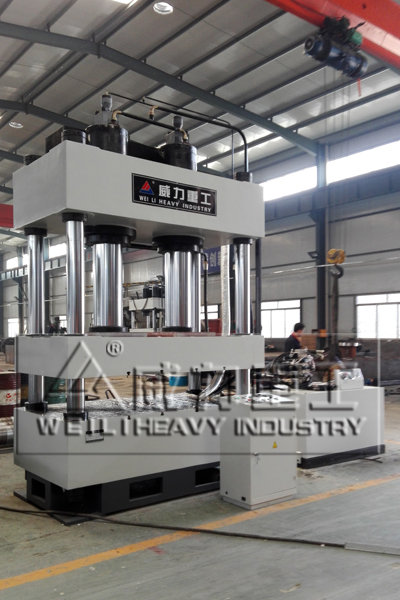

400噸雙缸液壓機

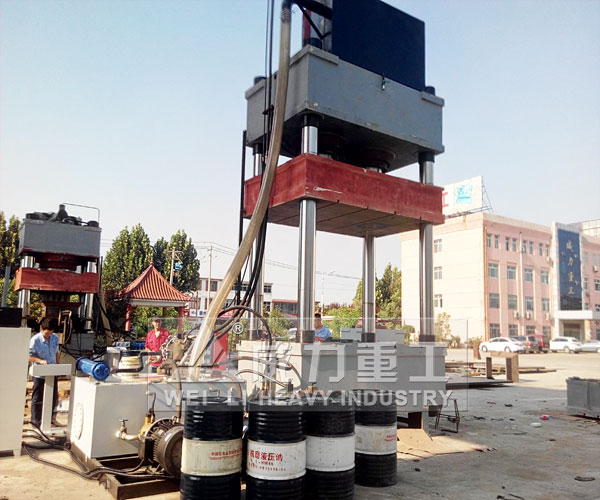

630噸液壓機

三梁四柱液壓機適用領域：

　　本係列液壓機為一般用途液壓機，又稱為萬能液壓機，適用於金屬材料的拉伸，彎曲、翻邊、衝裁、冷擠壓等各種衝壓工藝，還適用於校正，壓裝、粉末製品，磨料製品壓製成型以及塑料製品、絕緣材料的壓製成型。

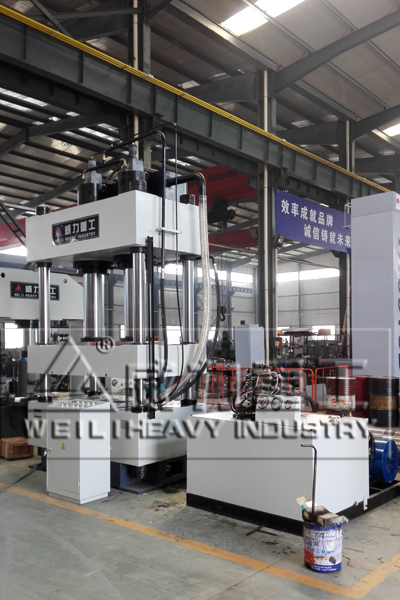

800噸液壓機

三梁四柱液壓機設計製造執行標準：

GB9166-88 《四柱液壓機精度》
JB9967-99 《液壓機噪聲限值》
JB/T1829-1997 《液壓機械通用技術條件》
GB50054-95 《低壓配電設計規範》
JB3818-1999 《液壓機技術條件》
JB3915-1985 《液壓機安全技術條件》
GB/T5226.1-96 《工業機械電氣設備第一部分通用技術條件》
GB/T3766-83 《液壓係統通用技術條件》
JB/T1829-1997 《液壓機械通用技術條件》

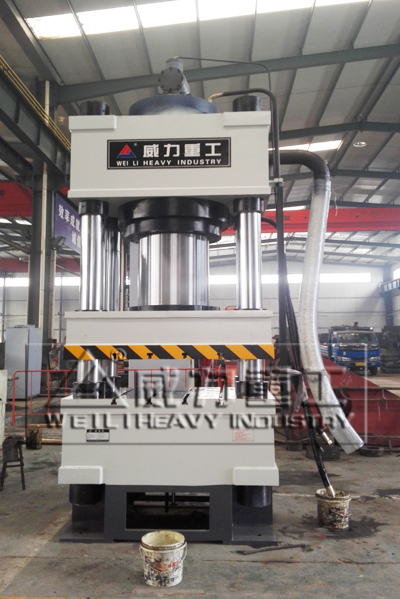

1200噸雙缸液壓機

三梁四柱液壓機可選配件：

1、光柵安全保護裝置
2、行程、壓力、時間觸摸式顯示屏係統
3、PLC可編程控製器
4、衝裁緩衝裝置
5、換模具用浮動導軌和滾動托架
6、多種形式移動工作台
7、快速行程衝液裝置
8、PLC·導軌潤滑裝置
9、壓力傳感器
10、比例溢流閥·比例流量閥·比例換向閥·比例油泵。

★標準配置：精密吸油濾網、高壓柱塞泵、隆士樂閥件等附件。

★推薦配置一：光幕安全保護裝置·油冷卻裝置·位移傳感裝置·觸摸式工業顯示屏·PLC可編程序控製器·壓力傳感器

推薦理由：數字控製壓力與位置，操作更方便簡單，維修方便，安全可靠，可實現一切高難度動作順序，同時可保存與切換多種工藝要求。

★推薦配置一：滿足配置一的情況下同時增加比例壓力流量閥。

推薦理由：實現配置一的情況下同時可滿足高精度控製，壓力、速度、位置精度可控製在1%範圍內。

★配件可選品牌：

1、閥件：德國力士樂、日本油研、意大利ATOS、台灣北部精機、北京華德、北京隆士樂

2、密封件：美國派克、台灣CHO、日本NOK、台灣DZ鼎基

3、低壓電器：浙江正泰、法國施耐德、瑞士ABB、德國西門子

4、工控電器：台灣台達、台灣永宏、日本歐姆龍、德國西門子、法國施耐德、華東電器

三梁四柱液壓機設備維修與保養：

1、每次開機應空負荷運轉2—5分鍾，（冬季可加長時間，不低於30分鍾），方可正常工作。
