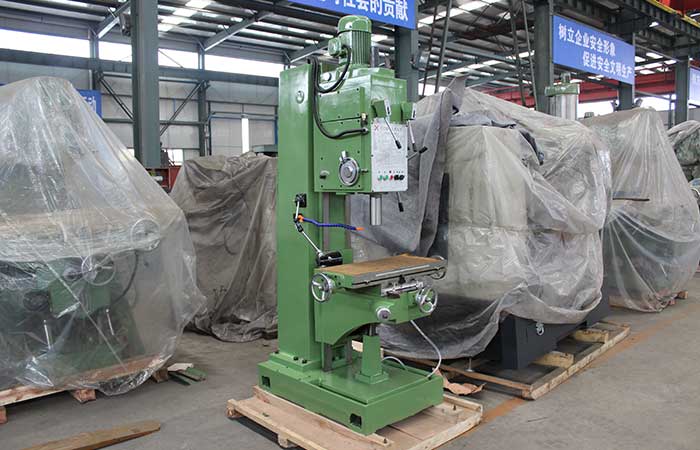

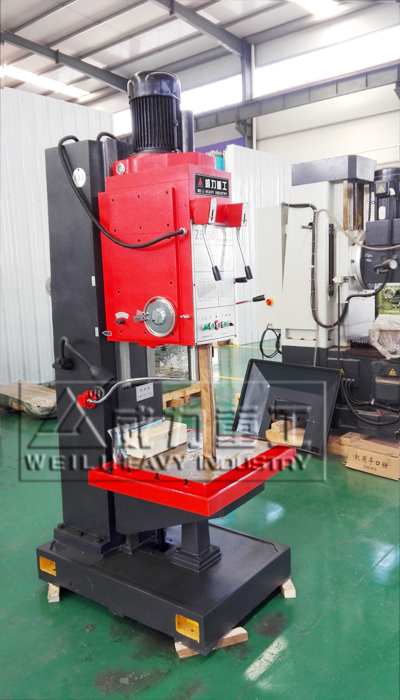

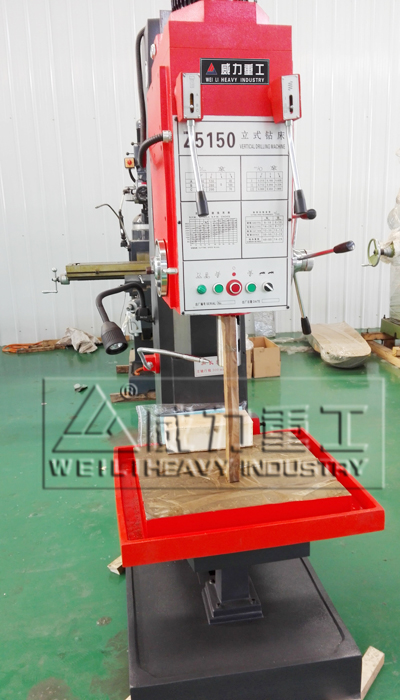

立式鑽床主軸豎直布置且中心位置固定的鑽床，簡稱立鑽。常用於機械製造和修配工廠加工中、小型工件的孔。

立式鑽床加工前，須先調整工件在工作台上的位置，使被加工孔中心線對準刀具軸線。加工時，工件固定不動，主軸在套筒中旋轉並與套筒一起作軸向進給。工作台和主軸箱可沿立柱導軌調整位置，以適應不同高度的工件。

立式鑽床作為鑽床的一種，也是比較常見的金屬切削機床，有著應用廣泛，精度高的特點。適合於批量加工。

特點

1、可實現立、臥銑兩種加工功能。

2、立式主軸套筒具有手動和微動兩種進給。

3、工作台導軌副超音頻淬火後磨削。

4、工作台分三種機動進給方式：A型為三向；C型為單向；D型為兩向。

主要技術參數	Z5125A	Z5132A	Z5140A	Z5150A	Z5163C
鑽孔最大直徑mm	25	32	40	50	63
主軸最大進給抗力N	9000	9000	16000	16000	30000
主軸最大扭矩N.m	160	160	350	380	800
主電機功率Kw	2.2	2.2	3	3	5.5
主錐孔錐度NO	3	4	4	5	5
主軸轉速r.p.m	50-2000(9級)	50-2000(9級)	31.5-1400(12級)	31.5-1400(12級)	20-570(9級)
主軸每轉進給量	0.056-1.80(9級)	0.056-1.80(9級)	0.056-1.80(9級)	0.056-1.80(9級)	0.11-0.78(6級)
主軸行程mm	200	200	250	250	250
主軸箱行程mm	200	200	200	200	250
主軸跨距mm	280	280	335	335	375
工作台行程(手動)mm	310	310	300	300	300
主軸斷麵至工作台距離mm	710	710	750	750	50-850
工作台尺寸mm	400x500	400x550	480x560	480x560	650x550
機床重量Kg	950/1400	950/1400	1250/1890	1250/1890	2500/2800
外形尺寸mm	96x80x229	96x80x229	109x90x253	109x90x253	986x147x280
包裝箱尺寸mm	1300x1080x2420	1300x1080x2420	1410x1140x2620	1410x1140x2620	1710x1130x2920
